插入式電磁流量計結構組成部分
發布時間：2021-08-23 01:55:43??點擊次數：1820次

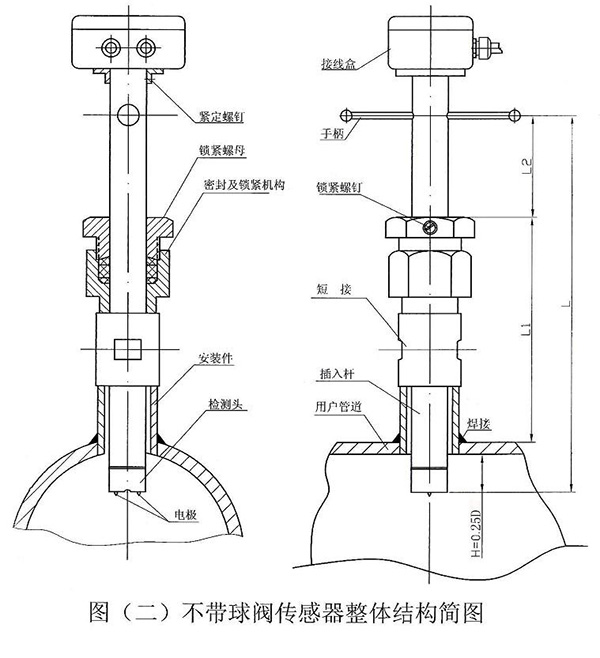

插入式電磁流量傳感器主要是由測量頭(或測量管)、勵磁系統、插入桿、接線盒、安裝底座、密封定位機構等組成，具體敘述如下：
測量頭(或測量管)：測量頭(測量管)處于管道被測流流速質點處，用來檢測該點的流速。流量頭(或測量管)由絕緣材料制成的端頭或者導管，在其上裝有一對電*。除電*端頭或測量管內壁外，其它部分與被測液體絕緣狀態。
接線盒：接線盒位于傳感器上部。接線盒內接線端子起傳感器和轉換器相互連接作用。
勵磁系統：勵磁系統的作用是產生一個工作磁場。它由勵磁線圈和鐵芯所組成。它被絕緣密封到插入桿內。
插入桿：由不銹鋼材料制成。測量頭東測量管固定在插入桿內。勵磁引線和電級引線通過插入桿與被介質密封并連接到接線盒中。插入桿上焊有方向指示桿，用以在安裝時保證工作磁場、流速和電*連線三者互相垂直，符合法拉*電磁感應定律的要求。
密封機構：由不銹鋼材料制成的壓緊螺紋座、壓緊螺母、橡膠墊圈和定位螺釘等組成。用以密封插入電磁傳感器，使之能夠承受一定的工作壓力。
安裝底座：安裝底座是焊接在被測管道上，用來與安裝球閥連接、插入電磁流量計傳感器的部分。
